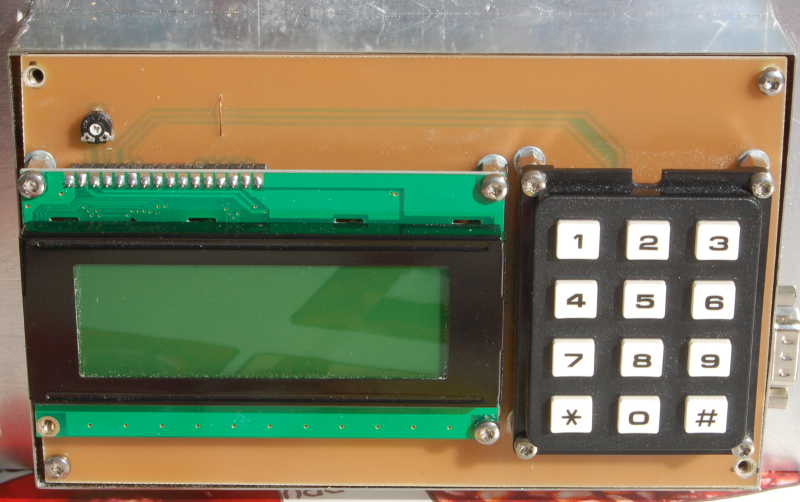

Diese Platine kann direkt auf die Mikrokontrollerplatine gesteckt werden. Das ist notwendig für die Kalibrierung der beiden AD8307 im Messkopf. Sie passt aber auch auf die Fernsteuerplatine mit dem DTMF Geber. Man braucht diese Platine also nicht 2x bauen.

Einmal die Steuerplatine ohne Display und einmal mit Display. Die Bedienung des Tuners erfolgt mit der Tastatur 3x4 Tasten. Genaueres über das Bedienkonzept steht auf der Seite Software.

Schaltbild und Leiterplatte der Bedieneinheit

display_schaltung.pdf Schaltbild

display_best1_top.pdf Bestückungsansicht 1

display_best2_top.pdf Bestückungsansicht 2

display_lp_bottom.pdf Layout der Leiterplatte Bottom von unten. Es ist einseitiges LP-Material zu verwenden.

Die Materiallisten der Platine. Diese Listen habe ich aus Eagle generiert.

display_bauteile.txt

display_werte.txt
